3.2 光性能感知
在光层性能方面,需考虑光损伤、性能感知,否则可能路由可达,但性能不可达。需要离线或在线的规划软件对光性能进行验证,保证端到端的性能可达。
目前对光性能感知的实现主要有3种方式。
a) 第1种是用离线的规划软件,根据网络目前的相关状态,比如光缆类型/长度/衰耗、CD、PMD等,静态地计算路径的光性能有效性,如果性能OK则将对应的连接建立,否则不予建立连接,需要另外找别的路径。这种方式适用于静态路径和时效性要求不高的场景。
b) 第2种是用离线的规划软件,根据网络目前的相关状态,比如光缆类型/长度/衰耗、CD、PMD等,静态地计算OMS link的光性能,将其等价为一定数值来表征其性能代价,网管或控制平面可以通过计算经过OMS的代价值来判断光性能是否可达。这种方式可以应用在静态路径或动态重路由的场景,限制是性能代价值不是实时的,不能精确反映当前网络状态。
c) 第3种则是将规划引擎植入到网管或SDN控制器里,实现动态路由计算后的实时光性能验证。这种方案是最准确实时的,但是对规划引擎的算法及相关主机硬件性能提出很高的要求。
3.3 Open ROADM
从IT行业的硬件、操作系统和应用的分离,到最近的数据中心的计算、存储和网络的分离,解耦的趋势正向更广范围的通信设备市场扩展。其影响逐渐SDN化,将控制平面和传送平面解耦,其影响逐渐NFV化,将硬件和软件功能解耦。具体到ROADM,解耦以Open ROADM的概念呈现。
目前,ROADM架构是基于厂商私有软件控制的封闭系统,由厂商私有软件来规划、管理和维护。客户每次选定了某个厂商的新的ROADM平台,就意味着需对厂商私有的硬件和软件进行测试,然后将其整合到网络中,整合周期很长,大大降低了竞争和创新速度。Open ROADM项目的目标就是通过开放和解耦,引入更多的竞争和更快的创新,结合硬件的弹性和软件控制,来解决当前传统ROADM系统的不足。
Open ROADM用解耦的方式,将ROADM根据功能模块进行拆解,而不同的功能模块可以有不同的厂商来提供,各厂商提供的不同功能模块提供开放接口,可以由SDN控制器/编排器来统一调度。其功能架构如图7所示。

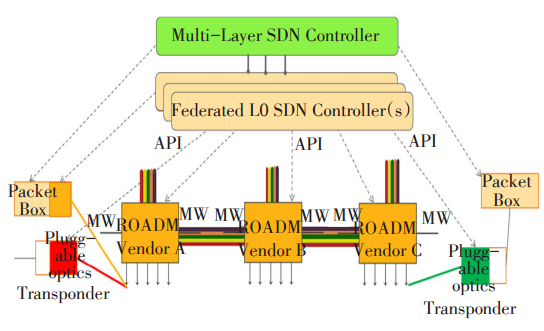

图7 Open ROADM的解耦架构
Open ROADM的核心概念和价值,首先是开放的硬件,支持NetConf/YANG API、Open ROADM多源协议(MSA),将网络和功能解耦,实现多厂商互通;其次是软件控制,通过SDN控制器的智能,实现带宽的自动检测和调整、故障的侦测和自动恢复,以及对光性能的感知,实时准确地优化网络性能。
Open ROADM的技术规格主要由OPEN ROADM MSA来定义,目前聚焦在metro部分,定义了ROADM交换,波长转换器和可插拔光器件的规格,包括光层互操作性和数据模型。不过从应用的角度,Open ROADM MSA正在研究对更长传送距离(1 000 km)和弹性栅格的支持,以满足更多的应用场景。
4 总结
随着新业务需求的快速发展,尤其视频业务的高速增长,加上5G、IOT和OTT等新应用对带宽的高消耗,传送网需求呈现大颗粒、大容量、低时延等特点。受限于体积和功耗要求,电交叉容量无法无限制增长,而点对点DWDM方案又缺乏管理和调度的弹性,而能耗和空间越来越成为工程建设的瓶颈。ROADM架构经过二维ROADM、多维ROADM到集成了穿通层、上下路及栅格可重构的PXC系统的演进,已经成为非常适合传送网的网络架构。WSS器件的集成度的提升以及相干技术的应用让ROADM架构变得更加简单高效,成本大幅降低,也为ROADM部署提供了有利条件。
