众所周知，台积电7nm制程工艺早已成为当前旗舰级芯片的标配，除了能大幅度让处理器发挥出最佳性能之外，还可以降低芯片的功耗，但在中端芯片市场中，由于工艺成本的问题，仅有少数采用了7nm制程工艺。而联发科在近日发布的天玑800U  ，则再度将7nm制程工艺应用在中端主流的5G芯片中，为消费者带来媲美高端芯片的强悍性能。

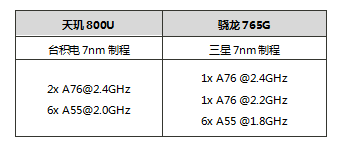

在最新推出的天玑800U  5G芯片中，联发科不仅采用了旗舰级才会用到的台积电7nm制程工艺，同时还采用了多核高性能CPU架构设计，拥有2颗主频为2.4GHz的ARM  Cortex-A76大核，以及6颗2.0GHz主频的ARM Cortex-A55小核，相较于高通骁龙765G 的1颗 2.4GHz A76大核加1颗2.2GHz  A76中核，以及6颗1.8GHz主频的A55小核架构设计来说，天玑800U有着更强的多核性能。除此之外，在7nm制程工艺和联发科独有的MediaTek 5G  UltraSave省电技术的加持之下，让天玑800U在5G功耗上也比骁龙765G有更好的表现。

在5G方面，天玑800U采用集成式基带设计，与外挂式基带相比，除了能够降低5G功耗之外，5G连接的稳定性也会更好。天玑800U支持SA/NSA组网模式和5G双载波聚合技术，可以带来更高更快的5G速率和更广的信号覆盖。同时，天玑800U还支持5G+5G双卡双待、双VoNR语音服务，为用户带来一步到位的5G体验。

此外，天玑800U还支持高端机主流的120Hz屏幕刷新率，可有效减少游戏和日常应用中的画面残影、卡顿和撕裂感。相机方面支持最高6400万像素摄像头和多摄组合，结合自研的独立AI处理器APU和ISP性能，可以让终端的拍照功能更为出色。

从整体规格上来看，天玑800U除了在性能方面领先于骁龙765G之外，在5G体验上更是全面超越，可谓直接完爆骁龙765G。由此可见，天玑800U在当前5G中高端市场中，无疑是一匹“黑马”，这也让搭载天玑800U的终端备受期待。
