拆解第4步:

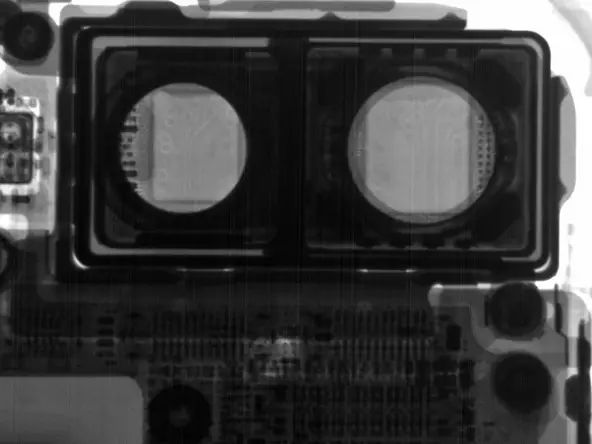

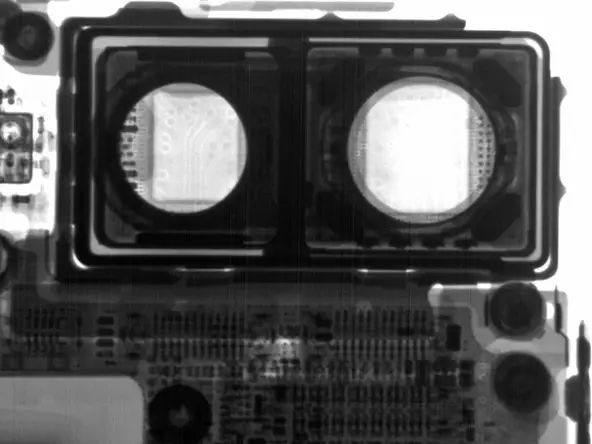

用X光查看摄像头内部构造,可以看到摄像头的线缆走线,调整曝光以后还可以看到其中一个摄像头的四个角都有小磁铁,属于OIS光学防抖组件。
拆解第5步:

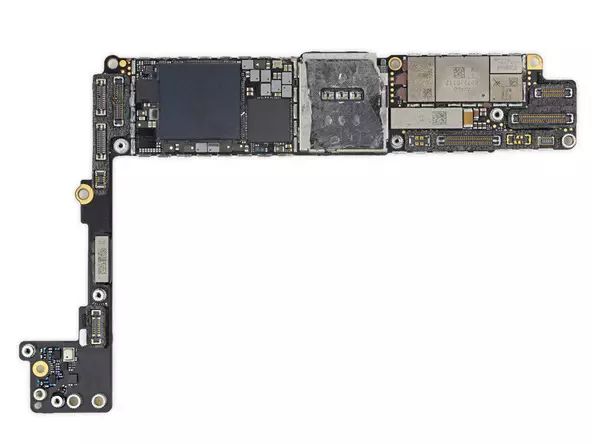

用于固定逻辑板的螺丝和前代相同,包括支座螺丝和十字螺丝。
拆解第6步:

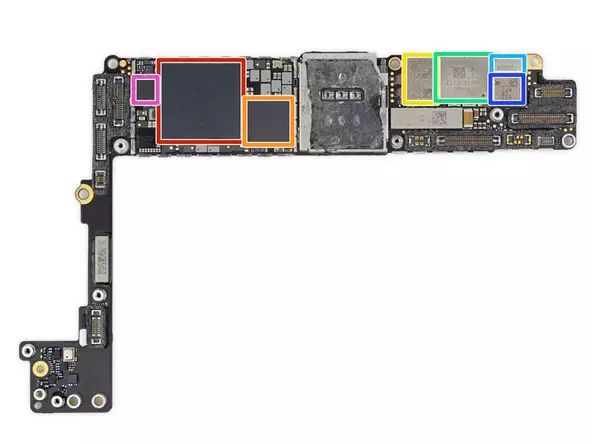

逻辑板正面的芯片单元:
红色:苹果 339S00439 A11仿生CPU+三星3GB LPDDR4 RAM
橙色:高通MDM9655 Snapdragon X16LTE模组
黄色:Skyworks SkyOne SKY78140
绿色:Avago 8072JD112
浅蓝:P215 730N71T-可能是追信IC模块
蓝色:Skyworks 77366-17四频GSM功率放大模块
粉色:NXP80V18 NFC模块
拆解第7步:

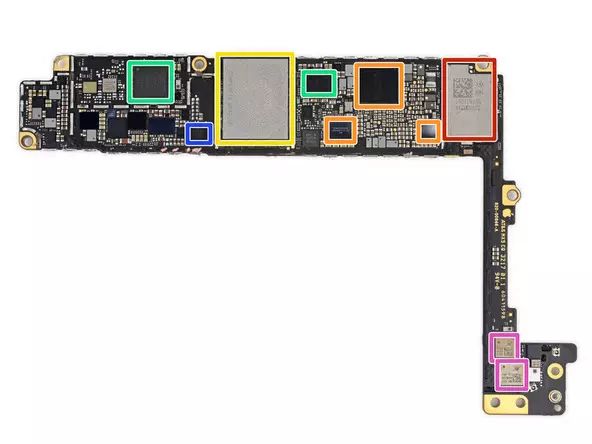

逻辑板背面的芯片单元:
红色:Apple/USI 170804 339S00397 WiFi /蓝牙/ FM收音机模块
橙色:Apple 338S00248,338S00309 PMIC和S3830028
黄色:闪迪SDMPEGF12 64 GB NAND闪存
绿色:高通WTR5975千兆LTE射频收发器和PMD9655 PMIC
