浅析RDMA网络下MMU水线设置 - 锐捷网络 — C114(中国通信网)
发表时间:2018年7月2日 18:23 来源:C114中国通信网 责任编辑:编 辑:麒麟

PFC水线是基于入方向缓存管理进行触发的。芯片在入口方向提供了8个队列,我们可以将不同优先级的业务报文映射到不同的队列上,从而实现对不同优先级的报文提供不同的Buffer分配方案。

▲ 队列Buffer的组成部分

具体到每个队列,其Buffer分配根据使用场景设计为3部分:保证缓存,共享缓存,Headroom。

● 保证缓存:每个队列的专用缓存,确保每个队列均有一定缓存以保证基本转发;

● 共享缓存:流量突发时可以申请使用的缓存,所有队列共享;

● Headroom:在触发PFC水线后,到服务器响应降速前,还可以继续使用的缓存。

保证缓存设置

保证缓存是一个静态水线(固定的、独享的)。静态水线的利用率非常低,资源消耗却非常大。我们在实际部署时建议不分配保证缓存,以减少这部分的缓存消耗。这样,入方向报文直接使用共享缓存空间,可提高Buffer的利用率。

共享缓存设置

对于共享缓存的设置,需要采用更为灵活的动态水线。动态水线能根据当前空闲的Buffer资源,以及当前队列已使用的Buffer资源数量来决定能否继续申请到资源。由于系统中空闲共享Buffer资源与已使用的Buffer资源都是时刻变化的,因此阈值也处于不断变动中。相对于静态水线,动态水线能更灵活、有效的利用Buffer及避免造成不必要的浪费。

锐捷网络交换机支持基于动态的方式进行Buffer资源的分配,对共享缓存的设置分为11档,动态水线alpha值=队列可申请缓存量/剩余共享缓存量。队列的α值越大,其在共享缓存中可使用的百分数占比也就越高。

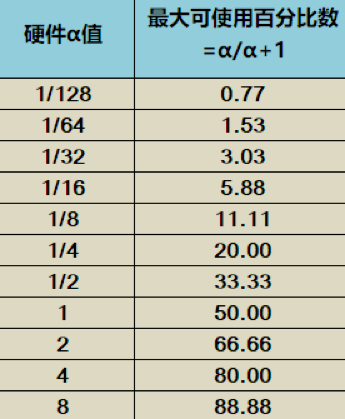

▲共享水线α值与可使用率对应关系

我们不妨分析一下:

队列的α值设置越小,其最大可申请的共享缓存占比就越小。当端口拥塞时就会越早触发PFC流控,PFC流控生效后队列降速,可以很好地保证网络不丢包。

但从性能的角度看,过早触发PFC流控,会导致RDMA网络吞吐下降。因此我们在MMU水线设置时需要选取一个平衡值。

PFC水线到底设置多少,是一个非常复杂的问题,理论上不存在一个固定的值。实际部署时,需要我们具体分析业务模型,并搭建测试环境进行水线调优,找到匹配业务的最佳水线。

Headroom设置

Headroom:顾名思义,就是头部空间的意思,是在PFC触发后,到PFC真正生效这一段时间,用来缓存队列报文的。Headroom设置多大合适?这里与4个因素有关:
